貼片機PCB夾持工作臺上下沖擊引起重元器件移位
貼片機PCB 夾持工作臺上下沖擊引起重元器件移位

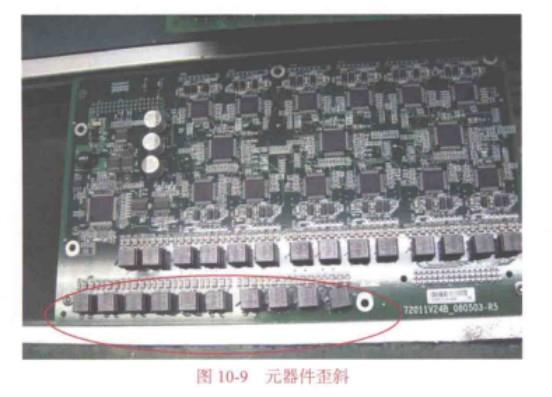

某板過貼片機后元器件歪斜,如圖10-9所示。
|案 例
原因

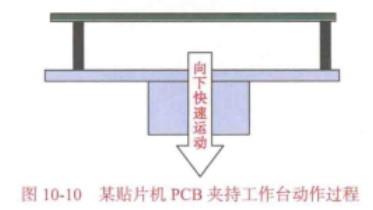

仔細觀察、分析,因?yàn)橘N片機PCB傳送、定位動作太快而引起較重元器件的||移位,如圖10-10所示。
對策 | 調整貼片機PCB定位工作臺運動速度。
說明 | 貼片后移位,多為引腳跨距小、引腳少、較高、較重的元器件,如電感。
