SMT貼片百科：SMT設備回流焊接爐如何工作？

要將表面貼裝元件成功焊接到電路板上，應將熱量傳遞到焊料合金焊膏，直到其溫度達到熔點（對于SAC305無鉛焊料為217°C）。 液態合金將與PCB銅焊盤合并成為共晶合金混合物。 在熔點以下冷卻后形成固體焊點。

1. 傳導：當相鄰區域之間存在溫度差異時，熱傳導直接透過物質，而不會移動材料。 它發生在兩個不同溫度的物體相互接觸時。 熱量從較暖的地方流向較冷的物體，直到它們都處于相同的溫度。

2. 輻射：輻射傳熱主要在紅外區域以電磁波的形式發生。 輻射是一種傳熱方法，不依賴于熱源和被加熱物體之間的任何接觸。 輻射的局限在于黑體比白體吸收更多的熱量。

3. 對流：熱對流是通過空氣或蒸氣等流體的運動將熱量從一個地方傳遞到另一個地方。 它也是一種非接觸式的傳熱方法。

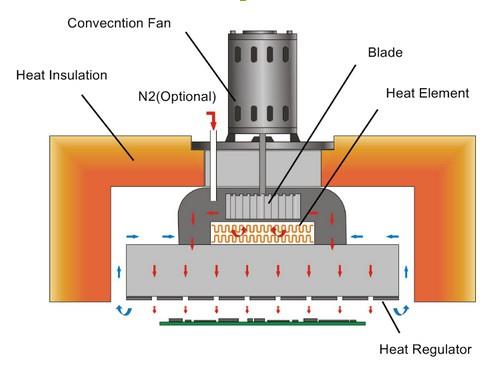

深圳銘華航電SMT貼片打樣：SMT設備回流焊爐采用輻射和對流相結合的概念。 陶瓷加熱元件發出的熱量通過紅外線輻射，但不會直接傳送給PCB。 首先將熱量傳遞給熱量調節器，以使熱量輸出均勻。 對流風扇將熱空氣吹到內腔。 目標PCB可以在任何地方獲得熱量一致性。
